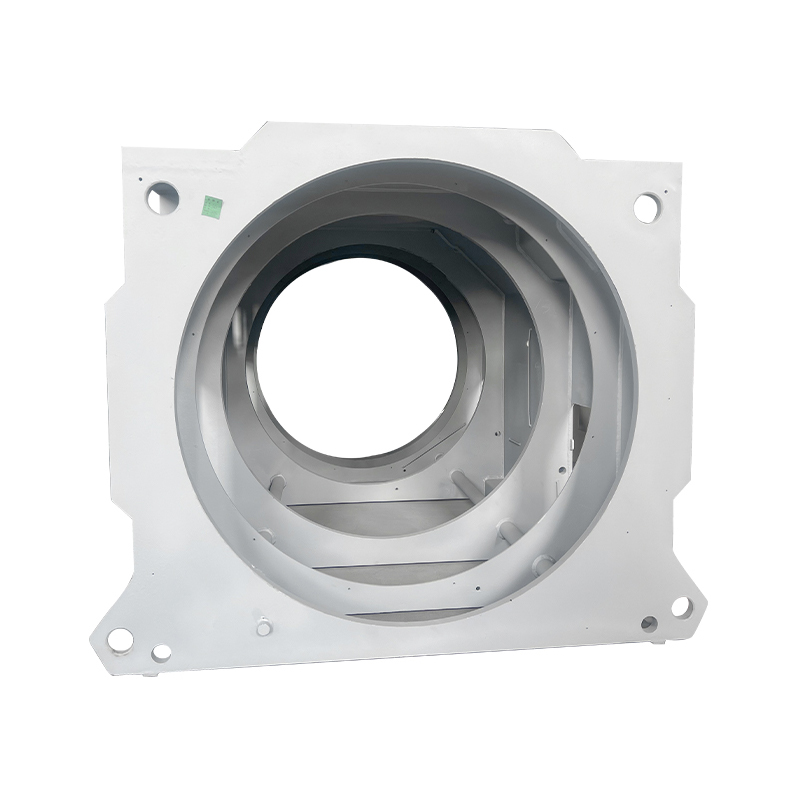

Base de motor tipo caixa soldada industrial

I. Conceito Básico e Posicionamento

A base da máquina industrial tipo caixa é uma estrutura de suporte do motor fabricada através de processos de soldagem de chapa de aço. Apresentando como corpo principal uma caixa quadrada/retangular, é um componente fundamental que proporciona suporte estável e proteção total ao motor. Ele envolve os componentes internos do motor (estator, rotor, rolamentos, etc.) dentro da caixa, ao mesmo tempo que fornece suporte, dissipação de calor e funções de proteção. É o tipo de carcaça preferido para grandes motores industriais e motores usados ​​sob condições operacionais especiais.

II. Principais recursos estruturais

1. Design da estrutura principal
Seção transversal quadrada/retangular: Uma estrutura hexaédrica soldada a partir de placas de aço ou aço estrutural, formando uma estrutura de suporte de carga estável com forte desempenho anti-inclinação.

Design modular: Muitas vezes adota uma estrutura destacável para facilitar o transporte e a instalação; durante a manutenção, as peças podem ser desmontadas localmente.

Disposição dos reforços: reforços transversais, longitudinais ou diagonais são instalados dentro da estrutura para melhorar significativamente a rigidez geral e a resistência à deformação.

2. Componentes Críticos
Base: Suporta todo o peso e cargas operacionais do motor; normalmente soldado a partir de placas de aço grossas (8–20 mm), com pés niveladores ajustáveis ​​na parte inferior.

Invólucro: Placas laterais tipo caixa que protegem os componentes internos, com passagens de refrigeração reservadas e portas de inspeção/manutenção.

Placas finais: Localizadas em ambas as extremidades da estrutura; fornecido com furos para rolamentos e furos para passagem de cabos, e soldado/fixado ao invólucro.

3. Destaques Funcionais

Sistema de resfriamento: O gabinete é projetado com aberturas de ventilação, aletas de resfriamento ou tubulações de resfriamento para resolver problemas de dissipação de calor inerentes às estruturas fechadas.

Projeto de vedação: Vedações/juntas são aplicadas nas juntas para garantir a classificação de proteção necessária (IP54/IP55) para desempenho à prova de poeira e à prova d'água.

Disposições de içamento: Anéis de içamento ou alças de içamento são instalados na parte superior para facilitar a instalação e o manuseio.

Caixa de terminais: Soldada de forma independente na lateral do gabinete, fornecendo uma interface de conexão elétrica para facilitar a manutenção.
